Piattaforma elevatrice residenziale

Gamma completa di piattaforme elevatrici idrauliche, anche con manovra automatica.
Approfondisci
Level
Level
Level
Level
Level
Level
Level
Level
Level
Level
Level
Level

Level

Ideata per il superamento delle barriere architettoniche e rendere la vita più semplice a persone anziane o con disabilità.

La linea di piattaforme elevatrici Level è adattabile a case unifamiliari e strutture pubbliche su più piani. Disponibile con manovra automatica (versione Plus e MATIC) o a uomo presente (versione MAP).

Applicazioni
Case unifamiliari
Ristorazione
Ristrutturazioni
Uffici
Negozi
Magazzini
Level Map

Con manovra automatica ai piani e “uomo presente” con pressione pulsante mantenuta in cabina, porte di piano a battente e senza porte di cabina.

Level Plus e Level Matic

Con manovra automatica ai piani ed in cabina, porte di piano a battente e di cabina pieghevoli.


Pulsantiere di piano con placca in inox AISI 304, pulsanti di piano in acciaio ad azionamento universale di chiamata e rimando con luce verde di presenza cabina al piano e luce rossa per occupato o cabina in arrivo.

Caratteristiche

Trazione di tipo idraulico che garantisce ottime prestazioni e un'elevata silenziosità di esercizio; la manovra di derivazione ascensoristica offre garanzie aggiuntive di sicurezza per utenti che necessitano di particolare cautele quali anziani o persone con disabilità.

Ampia gamma di modelli con portata fino a 500 kg. Disponibili con uno o più accessi in cabina, dotati di porte al piano a singolo battente o automatiche per versione “Matic” che garantiscono sicurezza e facilità di inserimento in ogni tipologia di arredo.

Struttura portante opzionale di tipo modulare che consente un montaggio rapido e opere murarie ridotte e dotata di chiusura con tetto sia per interno che esterno; verniciata a forno (colori gamma RAL) su base zincata per esterni per una lunga durata, può essere tamponata in vetro, lamiera o con pannelli coibentati.

Le dimensioni estremamente contenute dell’impianto e la struttura portante opzionale rendono la piattaforma facilmente adattabile all’interno di vani esistenti o all’esterno degli edifici.

Chiusa con pareti in lamiera plastificata in varie colorazioni o in diverse finiture di acciaio inox, rivestimento pavimento in gomma antiscivolo di varie colorazioni, soffitto con botola di ispezione, illuminazione temporizzata e luce di emergenza. Barriere fotocellula di sicurezza a tutta altezza su ogni ingresso cabina.

Porte di piano manuali a singolo battente o automatiche ad ante centrali o telescopiche, disponibili anche in versione con classe di resistenza al fuoco EI; verniciate a forno (colori gamma RAL) oppure in lamiera plastificata in varie colorazioni o in acciaio inox.

Porte di cabina automatiche per le versioni “Plus” e “Matic” in lamiera plastificata in varie colorazioni o in acciaio inox.

Pulsantiera ai piani con placca in inox, pulsante di chiamata automatico tipo “braille”, indicatore luminoso cabina presente al piano e occupato.

Pulsantiera in cabina con pannello verticale in acciaio inox, pulsanti selezione piano tipo “braille” ad azionamento a pressione mantenuta per la versione “Map”, automatici per “Plus” e “Matic” e pulsante di allarme con dispositivo telesoccorso linea fissa o GSM.

BANNER CATALOGHI
Catalogo Level
Non perdere l'opportunità di trovare la soluzione perfetta per le tue esigenze.

Versatile, funzionale, semplice e residenziale. Scarica il catalogo e inizia ad esplorare la gamma modelli Level.

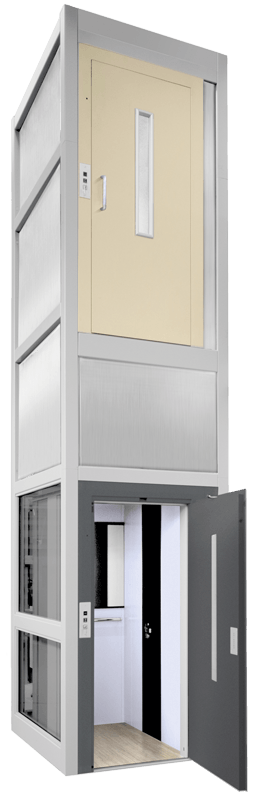

Level structura
Dati tecnici
Trazione
Idraulica con centralina installata vicino al vano
Portata
250-350-500 kg (opzionale per linea MAP)
Passeggeri
Fino a 6 persone in relazione alla portata
Installazione
Fissaggio a muro o struttura portante (opzionale)
Manovra
Level MAP: manovra tipo a "uomo presente" in cabina e automatica al piano.
Level Plus e MATIC: manovra tipo automatica sia in cabina che al piano.
Fermate
Fino a 8 nelle configurazioni standard
Corsa
Fino a 17.200 mm (variabile in funzione del modello)
Testata min.
2500 mm - 2600 mm per Level MATIC
Fossa o rampa min
100 - 150 mm in relazione alla linea e ai modelli
Velocità cabina
0,10 - 0,15 m/sec. in relazione alla linea e ai modelli
Alimentazione
220V monofase / Δ230V - Ү400V trifase 50/60 Hz
Potenza motore
1,5 - 2,2 kW in relazione alla linea e ai modelli
Opzioni

Centralina a 2 velocità; Testata libera da ancoraggi; Fissaggio struttura anche ad un solo lato.

Sicurezza in dettaglio

Già nella versione base sono applicate tutte le sicurezze previste dalle normative con particolare attenzione ai portatori di handicap ed agli anziani.

  • Ritorno in emergenza (in discesa) a qualsiasi piano o piano 0 con apertura porte (solo linea Matic)
  • Luce di emergenza in caso di mancanza di alimentazione
  • Dispositivo paracadute
  • Dispositivo di recupero manuale di emergenza (pompa a mano)
  • Dispositivi di controllo chiusura porte e serrature
  • Valvola di blocco limitatore di velocità
  • Livellamento al piano: la cabina viene riportata automaticamente a livello del piano, eliminando così la presenza di scalini quando si entra in cabina
  • Comfort di viaggio: è stato ottimizzato con precise velocità di rallentamento ai piani
  • Barriera fotocellula di sicurezza a tutta altezza a protezione dell’ingresso cabina (solo per linea MAP).
Qualità e Sicurezza

Level è un prodotto con Certificato di Esame di Tipo rilasciato dall’Ente notificato IMQ ed è conforme alla Direttiva Macchine 2006/42/CE. In conformità alle richieste dei diversi standard, vengono inoltre forniti i componenti per garantire la sicurezza e la conformità degli impianti alle normative vigenti.
